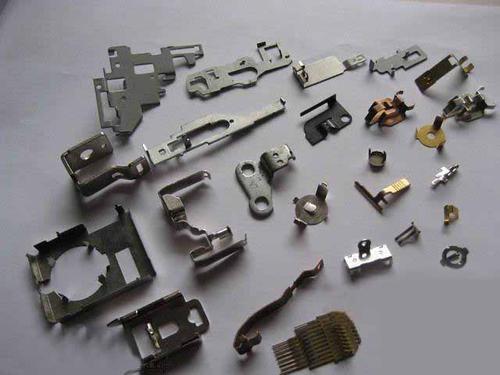

模具沖壓是一種薄板五金件加工工藝，也可稱之為沖壓件。沖壓件的應用行業廣泛，很多工業及日用產品都含有沖壓件，因而市面上的沖壓件加工廠眾多。沖壓件的加工原理是通過沖壓設備及沖壓模具對材料進行加工，從而獲得所需沖壓件。一般來說，沖壓件加工工序主要分為塑性變形及分離兩大工序。

在沖壓加工中，塑性變形工序是對材料進行外力施壓，從而使材料變形為所需要形狀，在塑性變形工序結束后，在進行分離工序，而沖裁是分離工序中非常重要的一步。從廣義上說,沖裁是沖孔、落料、切斷、切口、割切等多種分離工序的總稱。但一般講來,沖裁主要指落料和沖孔工序。

在沖壓加工中，沖裁是冷沖壓加工方法中的基礎工序,應用極其廣泛,它即可以直接沖制出所需的成品零件,也可以為其它冷沖壓工序制備毛坯。

板料經過沖裁后,被分離成兩部分,即沖落部分和帶孔部分,若沖裁之目的是為了制取一定外形的外形輪廊和尺寸的沖落部分;則這種沖裁工序稱為落料工序,剩馀的帶孔部分就成為廢料.反之,若沖裁的目的是為了制取一定形狀和尺寸的內孔.此時,沖落部分變成廢料,帶孔,部分即為工件,這種沖裁工序稱之為沖孔工序。

沖裁分離過程雖然是一瞬間完成的,但變形分離是很復雜的,沖壓分離變形主要分以下三個階段：

1、彈性變形階段

板料在凸模壓力的作用下,刃口處的材料首先產生彈性壓縮﹑拉伸等變形,凸模略有擠入材料的內部,板料的下面也略微擠入凹模洞口內,凸模下面的材料略有彎曲. 凹模上面的材料開始上翹,如果凸凹模之間的刃口間隙越大,變曲和上翹越嚴重,但這時,材料內應力沒有達到極限狀態.當去掉外力后,材料仍可恢復原狀.這一階段稱為彈性變形階段。

2、塑性變形階段

隨著凸模的下降,對板料的壓力不斷增加,材料內部的應力也隨之加大.當內應力達到材料的屈服極限時,便開始進入塑性變形階段,當凸凹模進一步?jīng)_進材料內部.由于凸凹模刃口之間的間隙存在,讓材料內部的拉應力和彎曲變大,壓應力成分減小,材料進一步折彎和拉伸,使變形區的材料硬化加劇.當沖裁力不斷增大直到刃口附近的材料開始產生微裂紋時,沖裁力也達到最大值。

3、分離階段

凸模繼續下降,使板料產生上下裂紋不斷擴大.且往材料內側延伸,當板料上下裂紋相重合時,說明材料纖維被全部撕裂拉斷,零件斷面開始分離.當凸模再往下降時,將板料的沖落部分推出凹模洞口,同時將初始形成的毛刺進一步拉長，至此,凸?；厣瓿烧麄€(gè)沖裁過程。

沖壓件加工沖裁工序關系著工件分離截面質量，有些沖壓件截面有毛刺、不規范、不平整，都會導致沖壓件外觀缺陷。因此沖壓件加工分離沖裁工序是非常重要的。以上關系沖壓件的相關內容，希望對讀者有幫助。
