解碼伺服電機編碼器的謎團：信號分析與應用指南！

伺服電機在現代工業自動化中發揮著至關重要的作用，它們被廣泛用于需要高精度位置控制的應用中。為了實現這種高精度控制，伺服電機通常配備了編碼器，它們用于監測電機的位置、速度和方向。在本文中，我們將深入探討伺服電機編碼器的工作原理、應用領域以及不同連接方式。

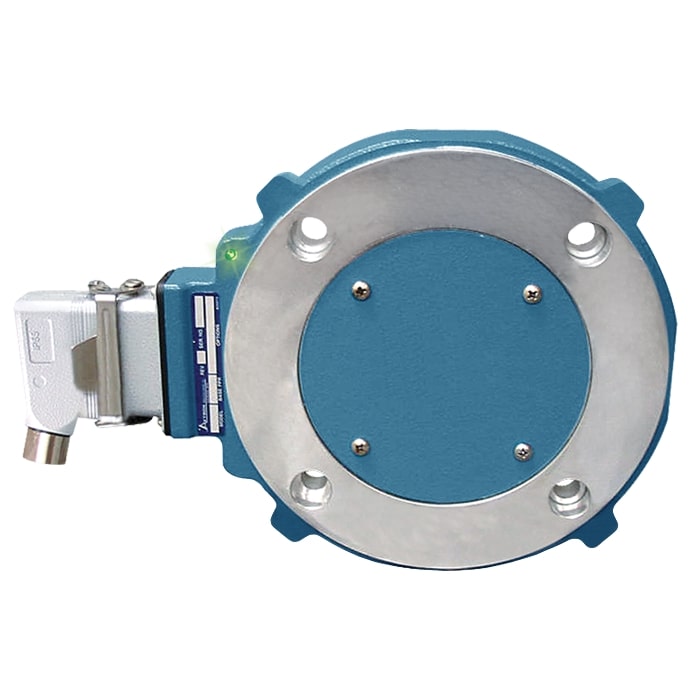

伺服電機編碼器的作用

伺服電機的主要任務是高精度的定位。這通常通過PLC（可編程邏輯控制器）發送脈沖信號來實現。編碼器在伺服電機后面安裝，可以提供有關電機位置的反饋信息。這種反饋信息使控制系統能夠比較由PLC發送的脈沖信號和實際電機位置，從而創建一個閉環控制系統。這個閉環系統可以對電機的運動進行實時調整，以確保它達到所需的位置和速度。

不同類型的伺服電機編碼器

伺服編碼器根據其工作原理和物理特性可以分為不同類型。兩種主要類型是光電編碼器和磁電編碼器。

光電編碼器：光電編碼器使用光學原理來測量電機的位置。它們通常具有玻璃、金屬或塑料碼盤。其中，玻璃碼盤的熱穩定性和精度最高，但成本較高。金屬碼盤具有較低的熱穩定性，而塑料碼盤則是成本最低的選擇。光電編碼器通常用于需要高精度和穩定性的應用。

磁電編碼器：與光電編碼器相比，磁電編碼器相對較新，但它們具有一些獨特的優點。磁電編碼器使用磁場來測量位置，通常更便宜且更耐環境干擾。它們適用于一些需要經濟實惠但可靠性不容忽視的應用。

伺服編碼器的工作原理

伺服編碼器的基本功能與普通編碼器相似，它們都提供A、A反轉、B、B反轉、Z、Z反轉等信號。然而，伺服編碼器通常用于同步電機，這些電機在啟動時需要知道轉子磁極的位置，以便能夠以大轉矩啟動。因此，伺服編碼器還提供UVW等信號，用于檢測轉子位置。這些信號在編碼器中的具體作用可能因制造商而異，因此對伺服電機編碼器的連接和設置需要特別小心，以確保正確的運行。

伺服電機編碼器的連接方式

伺服電機編碼器的連接方式取決于其類型和應用。以下是一些常見的連接方式：

4線連接：這是最基本的伺服編碼器連接方式，包括正電源、負電源、A相和B相。這種連接適用于一些簡單的應用，通常不需要Z相或高分辨率。

5線連接：在4線連接的基礎上，添加了Z相信號。Z相信號通常用于標記一個完整的電機旋轉周期，從而提供更高的分辨率。

6線連接：在5線連接的基礎上，還包括了C相信號。C相通常與A相和B相的相位差90度，用于確定電機的旋轉方向。

8線連接：這種連接方式適用于需要更高分辨率和更復雜控制的應用。它包括正電源、負電源、A相、A相反轉、B相、B相反轉、Z相和Z相反轉信號。

10線連接：這種連接方式通常用于sin-cos編碼器，包括正電源、負電源、A相、A相反轉、B相、B相反轉、C相、C相反轉、R相和R相反轉信號。

14線連接：14線連接通常用于正弦/余弦編碼器，包括正電源、負電源、A相、A相反轉、B相、B相反轉、C相、C相反轉、D相、D相反轉、R相、R相反轉、U相和V相。

連接方式的選擇取決于您的應用需求和編碼器的規格。不同的連接方式將影響伺服電機的分辨率和性能。

總結

伺服電機編碼器是實現高精度定位和控制的關鍵組件。它們通過提供有關電機位置、速度和方向的反饋信息，使控制系統能夠?qū)崟r調整電機的運動。了解不同類型的編碼器、它們的工作原理以及連接方式對于正確配置和使用伺服電機至關重要。無論是在制造業、自動化控制還是其他領域，伺服電機編碼器都發揮著不可替代的作用，確保了系統的準確性和性能。
