背景：

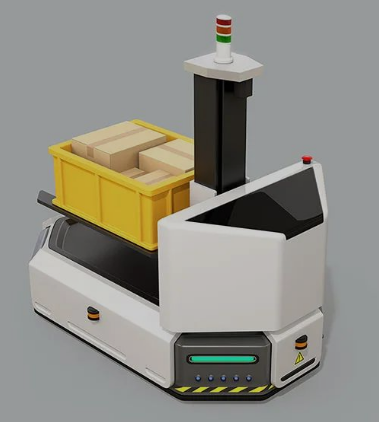

AGV用于貨物和商品運輸工作。這種運輸對車輛的要求很高。所以在惡劣的環境條件、電池系統的效率、可變承載，上坡和下坡以及與人類的互動會面臨的一些挑戰。計算機控制帶輪的AGV 在沒有車載操作員的情況行駛在地板上。它們的運動是由軟件和基于傳感器的引導系統組合引導。此類系統應用里，有效的運動控制對車輛的成功運行至關重要。一家全球領先的 AGV 和物流系統供應商想要升級其最新的 AGV 型號，他們找到 Elmo。
案例分析：
1.當系統需要在不同承載重量之間切換時，強大而高功率密度的 Gold 伺服驅動器可實現運動控制
2.Elmo 的方案解決了導致物流系統停機的問題
3.小型設備適合苛刻的空間要求
4.Elmo 先進的龍門解決方案確保驅動器基于PWM平滑同步
客戶要求：
目標車輛設計用于將零件從倉庫運送到小型卡車的裝配線，承載重量從 100 公斤到 1.2 噸。車輛分 3 班運行，確保將貨物安全運輸?shù)窖b配線。
客戶現有的 AGV 遇到了嚴重的效率和停機問題，因為不同的承載和速度造成提升系統的輪轂之間錯位，從而導致運動控制器關閉系統。因此，該公司決定重新設計 AGV 上的升降臺。升級系統需要緊湊的IO接線設計，減少布線和限位開關的I/O，要求每個高功率密度驅動器在 48 VDC 時輸出大約 30 A RMS 電流。
Elmo運動控制解決方案：

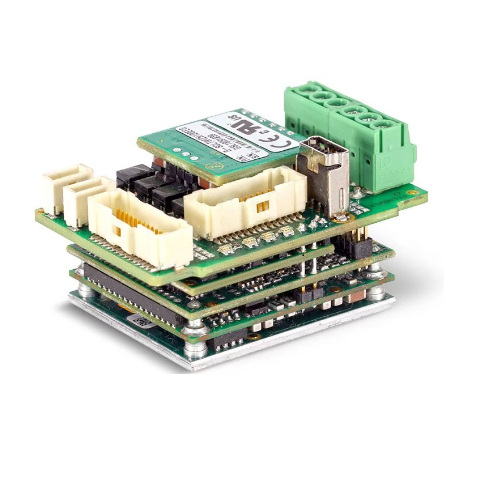

用的Elmo驅動器的Gold Solo Twitter drives
升降系統是一個剪式輪轂系統，由兩個獨立的永磁同步 (PMSM/BLDC) 電機組成，帶有齒輪箱和絕對編碼器，驅動非線性主軸。兩個獨立的系統都是機械的，由托盤承載器連接，主軸提升輪轂。
由于升降臺的雙剪應同步運行以保持臺板始終保持水平位置，我們向客戶推薦了Elmo 的內置龍門功能的解決方案。龍門解決方案不僅顯著提高了升降臺的雙剪同步性、定位的穩定性和準確性方面的性能，而且大大減少了其 CANopen 主站側的控制工作量，現在兩個電機的同步由 Gold Solo Twitter 執行，CANopen 主站只需指揮一個充當龍門主站的 Gold Solo Twitter。
兩臺 Gold Solo Twitter 伺服驅動器，一臺配置為主軸，一臺配置為從軸，緊湊安裝以控制電機。通過內部通信接口進行通信，不會造成現場總線系統過載故障。Elmo 在電機 PWM 級別使用盡可能高的同步。龍門系統目標位置和中心的控制精度為 1 個編碼器增量（1 個計數）。該龍門功能已集成在 ELMO 驅動器中，因此不需要任何復雜的編程。龍門控制不會占用額外的總線帶寬。通過 ELMO 強大的 Application Studio EASII 進行簡單快速的配置。
在 AGV 的模擬過程中，Elmo 能夠演示和測試其帶有兩個驅動器的龍門解決方案、兩個驅動器的平滑并行運行以及系統中的偏差。Elmo 的 EASII 軟件可以快速輕松地設置驅動器，并向客戶展示系統所有可能的故障。Elmo 還幫助軟件團隊配置了從他們的CAN主站到伺服驅動器的 CAN 連接。
為了進一步減少空間要求，Elmo 的工程團隊提出更換編碼器，并幫助客戶為多編碼器接口選擇合適的合作伙伴。Elmo 建議在電機背面使用絕對系統來進行換向和定位，而不是在每個電機上安裝增量編碼器以及在輪轂上使用帶拉線的絕對系統，從而節省成本。
結果：
解決方案可以以更節省空間的方式實施，分散并減少布線工作，而無需大量支出和轉換工作。Elmo Motion Control 基于PWM同步驅動器提供了一種經濟高效且快速的解決方案，該驅動器工作可靠并且可以快速投入運行。將 Elmo 一流的高性能伺服驅動器集成到 AGV 中顯著增強了車輛的運行。由于Elmo驅動先進的伺服控制技術和獨特的內置龍門功能，Elmo能夠在最短的時間內為客戶提供最優的解決方案，解決他們的緊迫問題。?
