直交軸減速電機是一種可以實現功率分配的高效能傳動裝置。它可以實現高效率、安全性和精度高的傳動要求。它廣泛應用于工業、航空、航天、機床控制、自動化生產等領域。

Part.1特征與用途

準雙曲面齒輪減速電機采用了準雙曲面齒輪設計.

性能上兼有蝸輪蝸桿減速機的低噪音和傘齒輪的高效率特點。

1、高效節能準雙曲面齒輪的滑動摩擦較小效率高達98%，準雙曲面齒輪減速電機的效率比蝸輪減速機提高15%-40%左右。

2、體積小巧準雙曲面齒輪中心距比蝸輪中心距的距離可縮小30%，體積小型化。

3、低噪音傘齒輪的嚙合一般<2齒，而準雙曲面齒輪擁有>2.5齒的嚙合其運轉噪音比傘齒更低。

4、強度高、長壽命準雙曲面由特殊鋼材經過先進加工工藝、滲碳硬化工藝，其強度、壽命遠遠高出蝸輪減速機:準雙曲面齒輪減速機在設計時采用高強度的箱體設計、增大齒輪軸徑、選用承載能力更強的高精度軸承，適用于對扭矩要求更加苛刻的工作場所。

5、安裝方便不受輸出軸方向限制，同時提供空心軸系列產品，讓用戶選用、安裝更加靈活方便。

用途廣泛

適于精密的輸送、提升、印刷、包裝、醫療、食品、電子等、自動和半自動設備中做傳動之用。

也非常適合作為影視設備、舞臺燈光、健身器械等設施中的配套裝置。

Part.2注意事項

1.安裝面:用四根螺栓固定精加工過的平面。

2.安裝方向:由于采用潤滑脂潤滑方法，可以在任何方向上安裝。

3.在輸出軸上安裝配套件時，請不要用捶子進行猛烈擊打，以免損壞減速機內部零件

4.運載時負載扭矩，0、H、L必須保持在容許數字以?xún)?nèi)。

5.不要阻止單相電機的運轉，有可能發生逆轉且急轉現象，電機及減速機的表面溫度請保持在80°C以下。

Part.3產品優勢

最適于節省空間

負載軸與馬達部分成直角，故可節省作業空間。

例:圖為輸出功率200W，減速比5的平行軸減速馬達與直交軸減速馬達的比較。

安裝自由度高的設計

減速馬達的輸出孔軸位于安裝面上中心處的構造安裝在輸送裝置的時候，安裝方向在左或右，都不需要改變安裝孔的位置。

節約成本

中空軸減速馬達還簡化了連結零件，從而可減少零件成本和組裝工時。

適合用于與變頻器組合使用

可實現低速至高速的廣泛速度控制，而且速度受負載影響較小，速度控制更加穩定。

Part.4應用案例

可與多種馬達匹配

可搭配感應、步進、無刷電動機 ，多種減速比可以選擇。

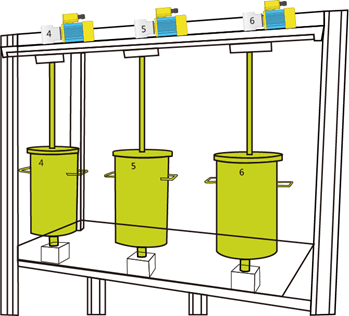

?攪拌機 感應電動機+直交軸減速機

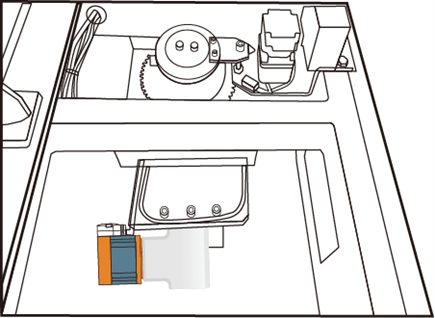

?AGV傳動 無刷電動機+直交軸減速機

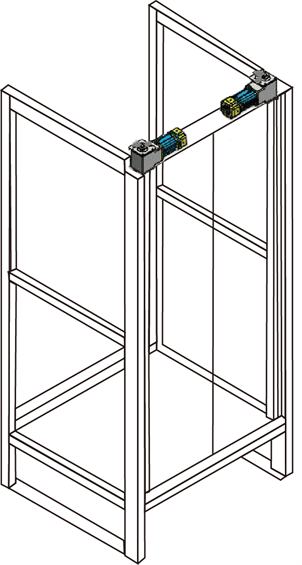

?閘門升降

Part.5接線方式

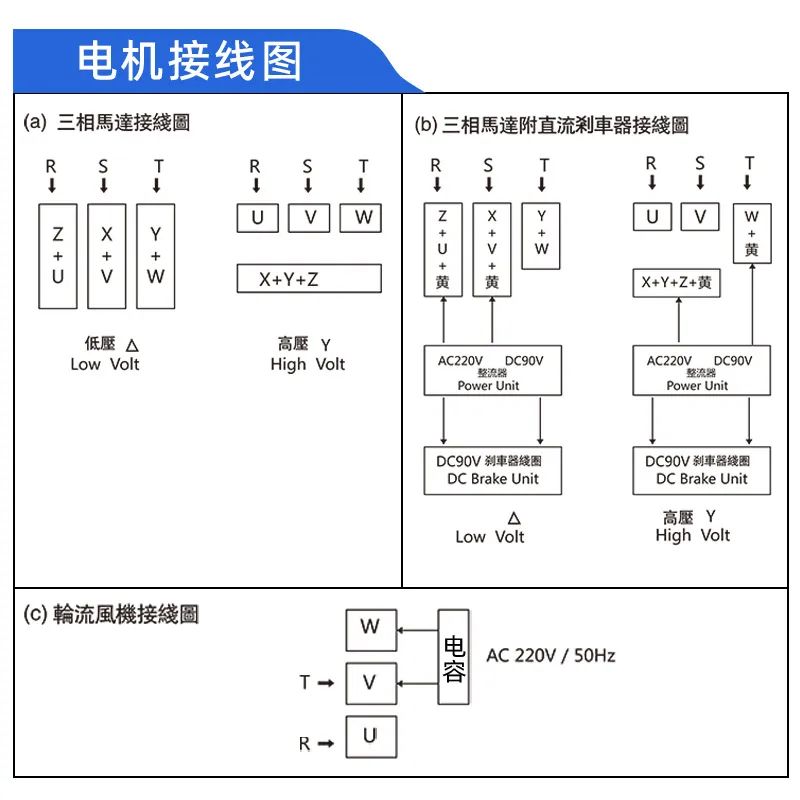

接線圖

準雙曲面齒輪減速馬達系列
