如何解決伺服電機運動控制定位不準？伺服電機性能及工作方式介紹！
?在使用伺服電機偏位問題是設備制造廠在設備裝機調試以及設備使用過程中，經常會碰到各種問題，下面從以下幾個常見的應用案例中，提煉整理出的偏位原因及對策，用以幫助設備廠家調試人員快速定位問題、采取各種適宜措施提高設備抗干擾性、為設備正確接地保證正常運行。
運行過程中不定期出現偏位，偏位具有偶然性，偏位多少不確定
①干擾原因?qū)е码姍C(jī)偏位
原因分析：非周期性偏位大部分因?yàn)楦蓴_導致，少部分因?yàn)檫\(yùn)動控制卡發出的窄脈沖或者機械結構松動引起。
解決方式：如果干擾出現的比較頻繁，則可以利用示波器監控脈沖頻率確定干擾發生的時間進而確定干擾源，移除或者使脈沖信號遠離干擾源能解決部分干擾。如果干擾出現的比較偶然，或者難以確定干擾源位置或電氣柜已固定難以移動，則可以考慮采用以下措施來解決問題：
驅動器接地，
脈沖線更換雙絞屏蔽線，
脈沖正負端并聯103陶瓷電容濾波（脈沖頻率小于54kHz），
脈沖信號套磁環，
驅動器和控制器電源前端增加濾波器。
②脈沖串出現窄脈沖
問題分析：客戶運動控制卡發送脈沖串占空比較小或過大，出現窄脈沖，驅動器識別不了，導致偏位。
解決方式：查找控制器出現這種問題的原因，是脈沖接口問題，還是軟件算法問題
③機械結構松動
問題分析：連軸器、同步輪、減速機等用頂絲固定或螺絲夾緊的連接件在快速?zèng)_擊場合運行一段時間可能出現松動，導致偏位。用鍵和鍵槽配合固定的同步輪則注意鍵和鍵槽之間是否存在間隙，齒輪齒條結構則注意兩者之間的配合間隙。
解決方式：關鍵部分、受力大的結構螺絲一定用彈墊、而且螺絲或頂絲宜涂覆螺絲膠。電機軸與聯軸器盡量用鍵槽連接。
做往復運動，往前越偏越多（少）
①脈沖當量不對
原因分析：無論是同步輪結構還是齒輪齒條結構，都存在加工精度誤差。運動控制卡（PLC）并沒有設置準確的脈沖當量。例如上一批同步輪電機旋轉一圈設備前進10mm，這批同步輪大一點電機轉一圈前進了10.1mm，就會導致該批機器每次運行比以前的設備多走1%的距離。
解決方式：出機前用機器畫一個盡可能大幅面的正方形，然后用尺去量實際尺寸，對比實際尺寸和控制卡設置尺寸之間的比例，然后將其加入控制卡運算，反復進行三次之后就會得到一個比較準確的值。
②脈沖指令的觸發沿與方向指令的電平變換時序沖突
原因分析：驅動器要求上位機發出的脈沖指令的沿與方向指令電平變換有一定時序要求。而部分PLC或運動控制卡編程時沒滿足這種要求（或者其自身的規則不符合驅動器的要求），導致脈沖和方向時序并不能滿足要求而偏位。
解決方式：控制卡（PLC）軟件工程師將方向信號提前?；蛘唑?qū)動器應用技術人員更改脈沖沿計數方式。
運動過程中電機在固定點抖動，過該點后能正常運行，但少走一段距離
①機械裝配問題
原因分析：機械結構在某個點阻力較大。由于機械安裝的平行度、垂直度或設計不合理的原因?qū)е略O(shè)備在某個點阻力較大，步進電機的力矩變化規律是速度越快力矩越小，很容易在高速段卡死，速度降下來卻能走過去。
解決方式：1、檢查機械結構出現卡死的原因，是該處摩擦阻力大還是滑軌裝得不平行等。2、步進電機力矩不夠。由于終端客戶出現提速或者加大負載的要求，導致原本能滿足要求的電機在高速力矩不夠，從而發生高速段堵轉的現象。解決方法可以通過驅動器設置更大輸出電流或者在驅動器允許電壓范圍內提高供電電壓，或更換更大轉矩的伺服電機。
電機往復運動來回均沒走到位且偏移量固定
①皮帶間隙
原因分析：皮帶與同步輪之間存在反向間隙導致，往回走會存在一定量的空程。
解決方式：如運動控制卡具有皮帶反向間隙補償功能，可利用之；或者繃緊皮帶。
切繪軌跡不重合
①慣量過大
原因分析：平板切繪機噴墨過程由光柵控制，掃描式運動，切割時走插補運動，兩者軌跡不重合是因?yàn)?，類似設備X軸小車慣量較小且由光柵定位，噴繪位置準確，而Y軸龍門結構慣量較大，電機響應性差，插補運動時Y軸跟隨性不好導致軌跡部分偏位。
解決方式：增加Y軸減速比，使用陷波功能提高伺服驅動器剛性以解決該問題。
刀和噴頭重合度沒調好可能原因：XY軸平臺兩軸不垂直
原因分析：因?yàn)榍欣L機刀和噴頭都裝在X軸小車上但是兩者有坐標差，切繪機上位機軟件能調整這個坐標差做到刀和噴頭軌跡重合，如果沒調好，切繪軌跡會整體分離。
解決方式：修改刀和噴頭位置補償參數。
畫圓成橢圓
①XY軸平臺兩軸不垂直
原因分析：伺服電機XY軸結構，圖形偏位例如畫圓成橢圓，正方形偏位成平行四邊形。龍門結構X軸與Y軸不垂直時會導致該問題。
解決方式：調節龍門架X軸與Y軸垂直度可以解決該問題。
非規律性偏位現象、原因及解決方法
伺服電機性能與工作方式
其實伺服電機嚴格來說是一個電機系統，單獨的一臺電機并不能稱為伺服電機，電機與傳感器、控制器共同組成的系統，伺服電機具有自整定功能，可對剛性低的裝置進行自動適當調整，滿足絕大部分應用場合;關鍵零件設計壽命長達10年間，保障設備順暢運行;產品型號從最小50W到最大3000W,滿足各種需求;?是能夠完成比較精準的位置、速度或力矩輸出的。
一、伺服電機性能

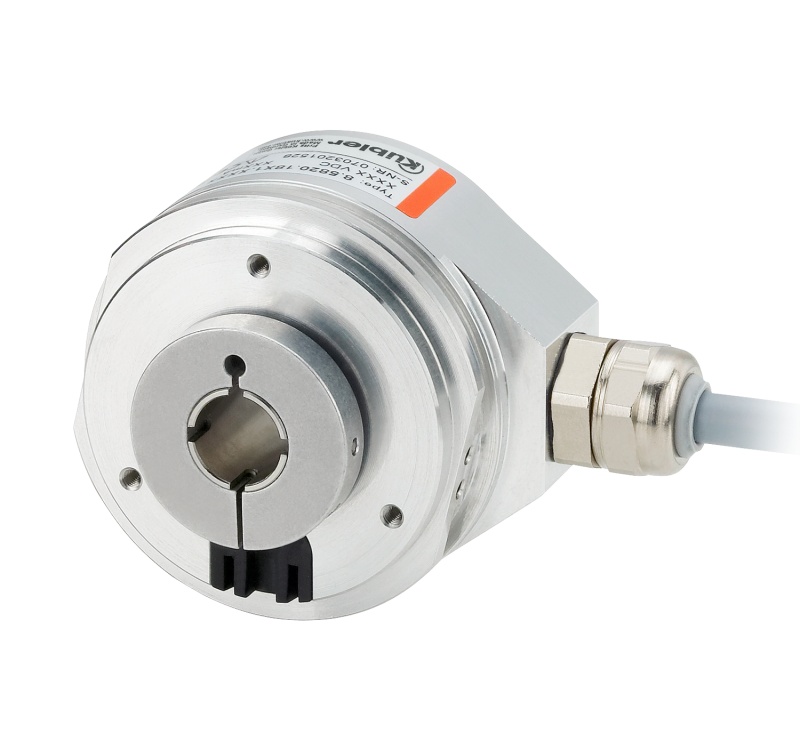

1.控制精度：精度取決于其自帶的光電編碼器，編碼器的刻度越多，精度就越高，伺服電機控制精度非常高，適用于高精度控制。
2.低頻特性：運轉非常平穩，即使在低速時也不會出現振動現象;
3.矩頻特性：在額定轉速內為恒力矩輸出，在額定轉速上為恒功率輸出;
4.過載能力：有較強的過載能力;
5.運行性能：交流伺服驅動系統為閉環控制，驅動器可直接對電機編碼器反饋信號進行采樣，內部構成位置環和速度環，一般不會出現步進電機的丟步或過沖的現象，控制性能更為可靠;
6.速度響應性能：交流伺服系統的加速性能較好，通常情況下只要幾毫秒，可用于要求快速啟停的控制場合。
二、伺服電機工作方式：
通過PLC這個“開關”來控制伺服控制器的啟動和停止，伺服控制器起動或停止就是啟動停止伺服電機，伺服控制器比變頻器的控制精度還高。
伺服電機一般是用在要求控制精度高的場合(如：速度控制、位置控制、轉矩控制)。伺服電機自帶光電編碼器。轉子轉動帶動光電編碼器的碼盤，轉子轉的圈數直接影響編碼器發送給控制器的脈沖數，脈沖讓伺服旋轉，DO輸出決定伺服方向。脈沖方向控制伺服的方向，正向脈沖伺服正轉，反向脈沖伺服反轉，所以伺服電機組合伺服控制器，才能真正實現它的精度控制。
如果使用模擬量控制伺服，可以使用正負模擬量進行正反轉的控制。
如果使用通訊控制，那么直接發指令。程序上，可以直接輸入位置JOG命令令其正、反轉。
