絕對值編碼器協議還挺多的，比如常用德國公司的一些協議SSI，BISS，ENDAT，HIPERFACE協議等等，還有日系的多摩川。當然還有一些基于modbus的，can的，模擬量的。
絕對值編碼器的好處就在于，編碼器掉電能保存編碼器的位置信息，重新上電后不會丟失。不像光編編碼器，上電無法知道絕對位置，需要找到z信號。不過絕編使用起來會相對麻煩點，需要通信協議，其成本也會貴一點。
它內部的實現方式也有很多種。感興趣的可以網上查一查。
SSI協議介紹
SSI通訊協議為縮寫，其全稱為同步串行接口( Synchronous Serial interface )，是一種廣泛使用的位置傳感器之間的串行接口和一個控制器。
SSI是RS-422上的單向串行協議。單向時鐘由主頻產生，并從80khz指定到2mhz。接收數據也是單向的，SSI不支持傳播延遲補償。
不活動時時鐘為高電平。 為了啟動數據傳輸，時鐘變低并存儲位置。在時鐘信號的第一個上升沿，MSB 在 SSI 編碼器處移出。 在第二個上升沿，MSB-1 被移出，依此類推，直到最后一位 (LSB) 被移出。 另一個時鐘周期后，時鐘保持高電平，直到下一個數據傳輸開始。 根據超時，當前鎖存位置或新位置值將在下一次傳輸中傳輸。
硬件接口
采用的是422的差分接口與絕對值編碼器連接，一般SSI編碼器必須有6根線，一般的編碼器可能是8根線(方向和置零)。
- 時鐘CLK+
- 時鐘CLK+
- 數據DATA+
- 數據DATA-
- GND
- VCC(5V-30V)

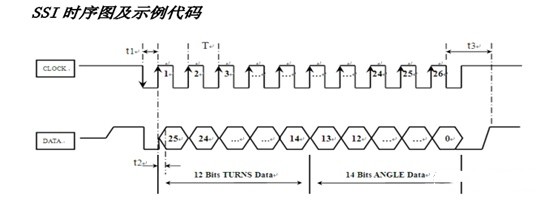

通信時序
隨便拿了個SSI編碼器的datasheet：
數據手冊上對時間的描述：
- t1>0.45us
- t2<0.40us
- t3=12us~30us
- T=1us~11us
協議特性
- 時鐘在80khz-2mhz
- 協議是單向的
- 空閑態時鐘為高
- 時鐘個數等于數據個數+1：第一個時鐘是觸發編碼器，數據是從第二個時鐘開始。
- 時鐘上升沿觸發編碼器，下降沿鎖存數據
- SSI沒有傳播延遲檢測補償
- 一幀通信結束后，需要空閑10-30us。
驅動器與編碼器通信
額外提一下，好一點的驅動器架構，都是雙核的，一般都使用DSP+FPGA，或者是MCU+FPGA的方式.
為什么要使用FPGA？
- 一部分原因就是因?yàn)樘幚砭幋a器的信號，通用驅動器需要支持的編碼器協議有很多種，單個dsp或者mcu，并不能都支持。
MCU如何與SSI通信
IO模擬
如果自己想熟悉一下協議，做做測試，可以用MCU的IO口模擬一下SSI協議，讀取編碼器的信息。
SPI
一般使用MCU的SPI接口。MCU作為Master主機，編碼器作為Slave從機。 SPI的CLK經過差分電路后連接到編碼器的時鐘信號線上。 SPI的MISO經過差分電路后連接大編碼器的DATA信號線上。
SPI有四種模式
SPI的相位(CPHA)和極性(CPOL)分別可以為0或1，組合構成了SPI的4種模式。
時鐘極性CPOL: SPI空閑時鐘信號CLK的電平
- 1:高電平
- 0:低電平
時鐘相位CPHA: SPI在CLK哪個邊沿開始采樣
- 0:第一個邊沿
- 1:第二個邊沿
| 模式 | 時鐘極性 | 相位 |
|---|---|---|
| 模式0 | CPOL=0(低電平) | CPHA=0(第一個邊沿:上升沿) |
| 模式1 | CPOL=0(低電平) | CPHA=1(第一個邊沿:下降沿) |
| 模式2 | CPOL=1(高電平) | CPHA=0(第一個邊沿:下升沿) |
| 模式3 | CPOL=1(高電平) | CPHA=1(第一個邊沿:上升沿) |
根據SSI的協議是時鐘空閑是高電平，在下降沿采樣。所以我們需要把SPI配置成模式2，CPOL=1，CPHA=0的模式。
根據編碼器位數，設置SPI的通信長度，通信后得到的數據，掐頭掐尾，丟掉第一個bit，丟掉尾巴的多余的bit。就得到了SSI的數據。
時序要求，最后也要給編碼器一個空閑超時時間，讓編碼器準備下一次傳輸數據。 假設400k時鐘，一個時鐘2.5us, 14位編碼器則需要15個時鐘*2.5us = 37.5us + 20us = 57.5us。通信一次。
編碼器的多圈值和單圈值
什么是單圈編碼器？ 編碼器記錄的信息只記錄一圈內的絕對位置。
什么是多圈編碼器？ 編碼器除了記錄一圈內的位置信息，還會記錄圈數。
SSI的數據格式
- 一般有二進制格式，以及格雷碼格式。
- 二進制，即是通信data。
- 格雷碼，是一種錯誤最小化的編碼方式。需要解碼，將格雷碼轉換成二進制。
