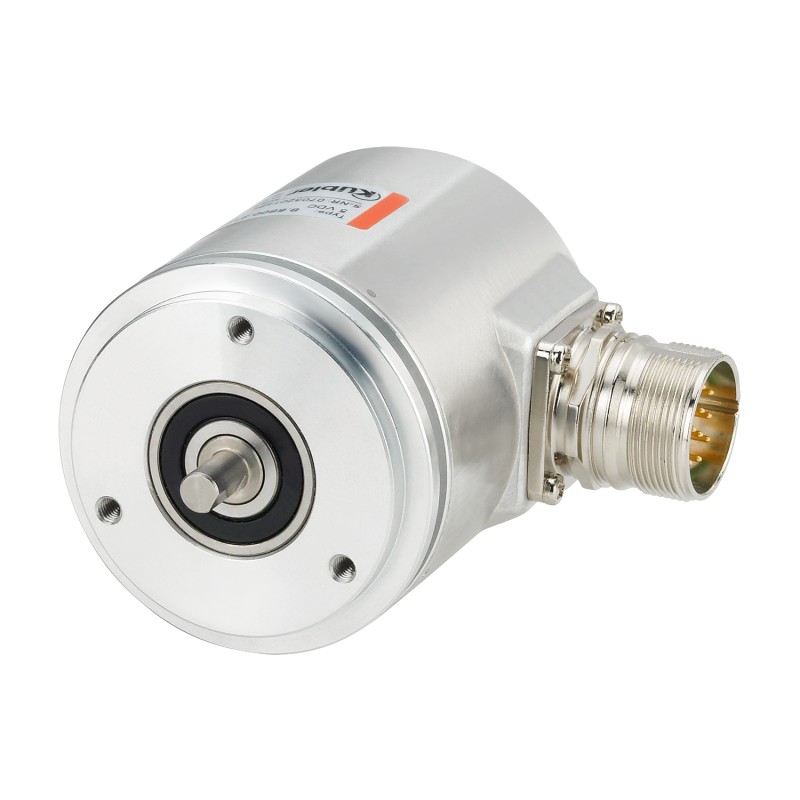

編碼器 絕對值單圈
Sendix M3678A
- 適應力強
- 無磨損
- 磁性 - 堅固
- 結構尺寸 ? 36 mm
- 14 Bit 單圈
- max 10 mm 軸套型, 盲孔
- max 1/4" 軸套型, 盲孔
CANopen協議的單圈磁性編碼器。
電子式多圈微型編碼器M36采用能量收集技術，不含齒輪和電池。
具有堅固、可靠和高能效的特點。
技術數據
| 機械 | |
|---|---|
| 結構尺寸 | ? 36 mm |
| 軸的類型 | 6 mm 軸套型, 盲孔 8 mm 軸套型, 盲孔 10 mm 軸套型, 盲孔 1/4" 軸套型, 盲孔 |
| 法蘭類型 | 力矩支撐槽，長 彈簧支架 ? 36,00 mm ? 46,00 mm |
| 工作溫度 | -40 °C ... +85 °C |
| 防護等級 | IP65 IP67 |
| 連接類型 | 軸向電纜 徑向電纜 M12 連接器 軸向 M12 連接器 徑向 |
| 最大轉速 | 6.000 min-1 |
| 重量 | 210 g |
| 電氣 | |
|---|---|
| 掃描 | 磁性 |
| 最大分辨率 | 14 Bit 單圈 |
| 電源 | 10...30 V AC |
| 接口 | CANopen |
特性
可靠性和抗磁性
- 軸承結構采用堅固的安全鎖 (Safety-LockTM) 設計，抗震性強，安裝錯誤適應性強
- 元件數量更少，抗電磁干擾性更強
- IP67防護等級，寬工作溫度范圍（從 -40 °C 到 +85 °C）
新版現場總線
- 擁有LSS服務，用于設定節點地址和波特率
- 內存中映射變量PDO
- 配置管理（引導程序）
