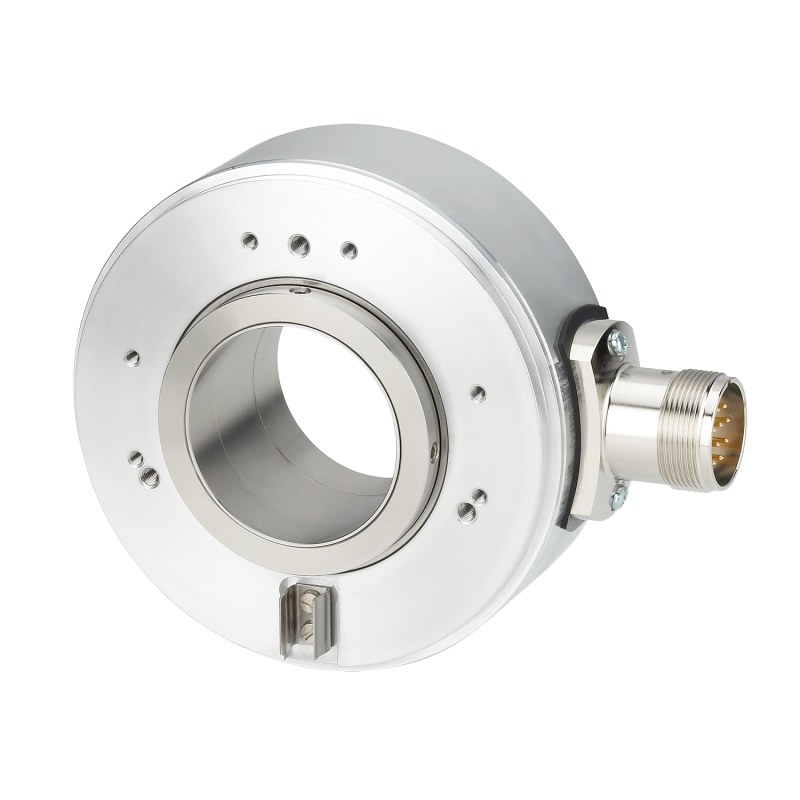

編碼器 增量型
A02H
- 極為堅固
- 緊湊型解決方案
- 堅固的軸承結構
- 結構尺寸 ? 100 mm
- 5.000 ppr 增量型
- max 42 mm 軸套型, 通孔
- max 1 1/4" 軸套型, 通孔
重載：極為堅固的編碼器，通孔軸套型可達42mm。
重載型增量型編碼器A02H通孔軸套直徑可達42mm，具有高度的堅固性和非常緊湊的設計，非常適合嚴苛環境下的所有應用。
技術數據
| 機械 | |
|---|---|
| 結構尺寸 | ? 100 mm |
| 軸的類型 | 20 mm 軸套型, 通孔 25 mm 軸套型, 通孔 28 mm 軸套型, 通孔 30 mm 軸套型, 通孔 38 mm 軸套型, 通孔 40 mm 軸套型, 通孔 42 mm 軸套型, 通孔 5/8" 軸套型, 通孔 1" 軸套型, 通孔 1 1/4" 軸套型, 通孔 |
| 法蘭類型 | ? 100,00 mm ? 115,00 mm |
| 工作溫度 | -40 °C ... +80 °C |
| 防護等級 | IP65 |
| 連接類型 | 徑向電纜 M23 連接器 徑向 M12 連接器 徑向 |
| 最大轉速 | 6.000 min-1 |
| 重量 | 800 g |
| 電氣 | |
|---|---|
| 掃描 | 光學 |
| 最大分辨率 | 5.000 ppr 增量型 |
| 電源 | 5 V AC 5...30 V AC 10...30 V AC |
| 接口 | Gegentakt TTL / RS422 SinCos |
特性
重載——堅固
- 帶互鎖軸承的特殊軸連接方式
- 平衡的不銹鋼夾緊環
- 可選防軸電流的絕緣內襯
緊湊且多用途
- 安裝深度僅49 mm
- 帶電纜連接、M12、M23、MIL插頭
- 具有推挽、RS422或SinCos接口
