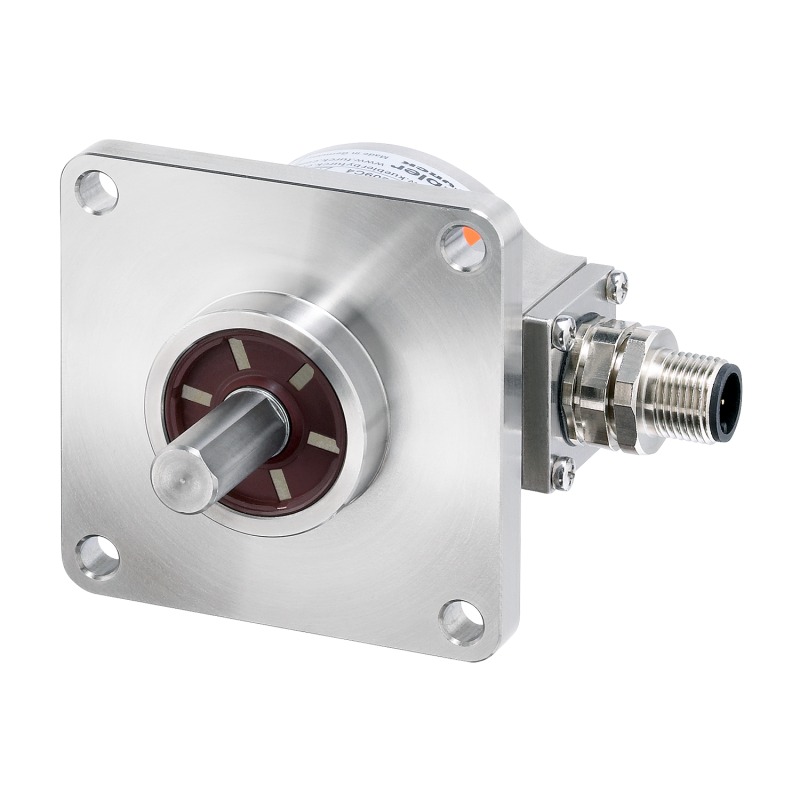

編碼器 增量型
5825
- 適應力強
- 可靠的
- 堅固的
- 結構尺寸 ? 58 mm
- 36.000 ppr 增量型
- max 12 mm 軸套型, 盲孔
- max 12 mm 軸套型, 通孔
高分辨率--實現高精度。
增量型編碼器5805/5825具有高達每轉36000次脈沖的分辨率，是極高準確度應用的理想選擇。
技術數據
| 機械 | |
|---|---|
| 結構尺寸 | ? 58 mm |
| 軸的類型 | 6 mm 軸套型, 盲孔 8 mm 軸套型, 盲孔 10 mm 軸套型, 盲孔 12 mm 軸套型, 盲孔 6 mm 軸套型, 通孔 8 mm 軸套型, 通孔 10 mm 軸套型, 通孔 12 mm 軸套型, 通孔 |
| 法蘭類型 | 力矩支撐槽，短 彈簧支架 ? 58,00 mm ? 65,00 mm |
| 工作溫度 | -20 °C ... +105 °C |
| 防護等級 | IP40 IP66 |
| 連接類型 | 徑向電纜 M23 連接器 徑向 M12 連接器 徑向 |
| 最大轉速 | 12.000 min-1 |
| 重量 | 400 g |
| 電氣 | |
|---|---|
| 掃描 | 光學 |
| 最大分辨率 | 36.000 ppr 增量型 |
| 電源 | 5 V AC 10...30 V AC |
| 接口 | Gegentakt TTL / RS422 |
特性：
高性能
- 高軸承負載
- 最高速度可達每分鐘12000轉
- 高IP防護等級，最高可達IP66
多樣性
- 可選RS422或推挽接口
- 帶有電纜出線或插頭
