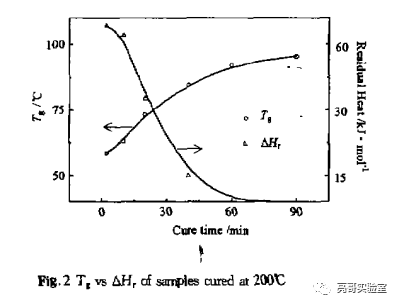

圖一 藍(lán)色圖標(biāo)的趨勢(shì)顯示出對(duì)于GH-2280制作的粉末涂料?，固化溫度對(duì)最終涂膜固化程度影響并不明顯，涂膜TG均在80℃左右。換句話說(shuō)針對(duì)此次的實(shí)驗(yàn)結(jié)果只要固化溫度達(dá)到180℃且固化時(shí)間超過(guò)30分鐘那么涂膜就能完全固化。圖一 紅色圖標(biāo)的趨勢(shì)顯示出對(duì)固化溫度的較強(qiáng)依賴，在230℃以下 越高的固化溫度會(huì)得到越充分固化的涂膜。??????? 180℃下 30分鐘與40分鐘最終涂膜的略微降低也許是誤差，但起碼能說(shuō)明在這個(gè)溫度下固化出來(lái)的涂膜的固化程度是較低的，在與200℃及230℃的對(duì)比下，可以推測(cè)：180℃下較快的快組份可以很快的固化，但隨著快組份的固化過(guò)高的體系熔融粘度很快影響了慢組分的持續(xù)交聯(lián)（鏈段的活動(dòng)受到限制?官能團(tuán)的碰撞幾率大大降低），這種影響在更高的固化溫度下程度會(huì)越來(lái)越低。
圖二圖三均為化學(xué)消光體系的系列測(cè)試（WM-68、WM-68A均為寧波維凱68類消光固化劑產(chǎn)品）配方E-12?420GH-1175? 140消光劑?? ?40流平劑? ?10光亮劑? ? 5安息香? ?4消光鋇? ?375碳黑? ??6固化溫度的提升顯示出了類似上述雙組分干混的涂膜固化程度上升趨勢(shì)，在180℃條件下達(dá)到最高，猜測(cè)200℃下可能由于過(guò)高的溫度引起了涂膜的熱降解損害了涂膜的完整性而導(dǎo)致涂膜的玻璃化溫度部分降低。68類化學(xué)消光體系也是因?yàn)榛瘜W(xué)消光固化劑的多官能多反應(yīng)活性梯度產(chǎn)生了和干混消光類似的鏈段活動(dòng)受阻情況導(dǎo)致了最終固化程度的區(qū)別。
綜合上述：在體系內(nèi)存在快慢反應(yīng)梯度的配方體系中，我們應(yīng)該考慮固化溫度對(duì)固化極限后涂膜固化程度的影響。
主材料補(bǔ)充介紹：GH-2280是浙江光華 92:8TGIC體系高光轉(zhuǎn)印專用的聚酯樹(shù)脂；GH-4401/GH-4409分別是90:10 、95：5 TGIC雙組分干混低光轉(zhuǎn)印專用的聚酯樹(shù)脂組合。（亮哥實(shí)驗(yàn)室）
