這篇文章醞釀較久，因涉及內容繁雜需要實驗驗證遲遲沒有下筆。文章想從TGIC的使用性能上進行一些深度的原理的探究。包括以下幾個方面：1、不同參數(shù)的TGIC對固化速度的影響2、不同參數(shù)的TGIC對漆膜延時物理性能的影響3、不同參數(shù)的TGIC對加速老化性能的影響4、不同參數(shù)的TGIC自身熔點及分解溫度的差異分析當然還有包括水煮、蒸汽等等影響因素更復雜的方面的闡述。這篇文章先講講現(xiàn)象、做做分析、分享一些實驗方法。更為細致的數(shù)據(jù)分析我想留到后面有足夠多的測試結果后再來進行。
所有以上的內容我想從TGIC的合成源頭開始現(xiàn)有的最廣泛使用的合成路線：氰尿酸+大量的環(huán)氧氯丙烷+催化劑（季銨鹽類相轉移催化劑）上述產物+粒狀/片狀 氫氧化鈉TGIC極其副產物的環(huán)氧氯丙烷溶液及固體氯化鈉及副產的水（飽和鹽水）分離氯化鈉及水溶液（方式較多先后次序也不一致）水洗（可選的）TGIC及其副產物的環(huán)氧氯丙烷溶液 脫出環(huán)氧氯丙烷（方式多效率不同）TGIC及其副產物加入甲醇后結晶TGIC晶體及副產物的甲醇溶液 分離出晶體TGIC （夾帶部分副產物）造粒烘干等變成成品。
以上下劃線部分是TGIC生產工序內唯二的提升TGIC本體純度的兩個步驟。分別是溶液的水洗及結晶工藝。
以上在分離不佳的情況下會出現(xiàn)的情況如下：TGIC 有大量的未完全閉環(huán)的含氯的端基TGIC會夾帶大量的本應殘留于母液中的季銨鹽類促進劑
此類TGIC會有一個通用的表現(xiàn) ， 氯含量略高，但配合聚酯做出來的粉末涂料具有較高的固化速度，在天氣較冷或固化條件達不到的時候漆膜具有較好的初始性能。但涂膜性能衰減很快，延時性能很差。
換句話說，提純沒有做好的TGIC產品會有更快的固化速度，但固化后的涂膜完全度并不高。在粉末涂料的實驗室中，我們可以通過以下幾個方式方法來進行不同TGIC固化速度的測試。1、同樣配方的水平流動性、傾斜流動性對比2、同樣配方的膠化時間對比3、同樣配方的延時性能測試（注意不同造粒工藝的TGIC分散效果區(qū)別）4、DSC/DTA測試TGIC本身的熱分解溫度5、TGIC 200℃ 10分鐘黃變/分解 測試（注意少量的用1-2克樣品測試）
以上所有測試針對的就是TGIC成品中殘留季銨鹽類促進劑對環(huán)氧鍵開環(huán)的影響。對于要探討的?延時性能及老化性能方面還需要合適的樣品來做測試。

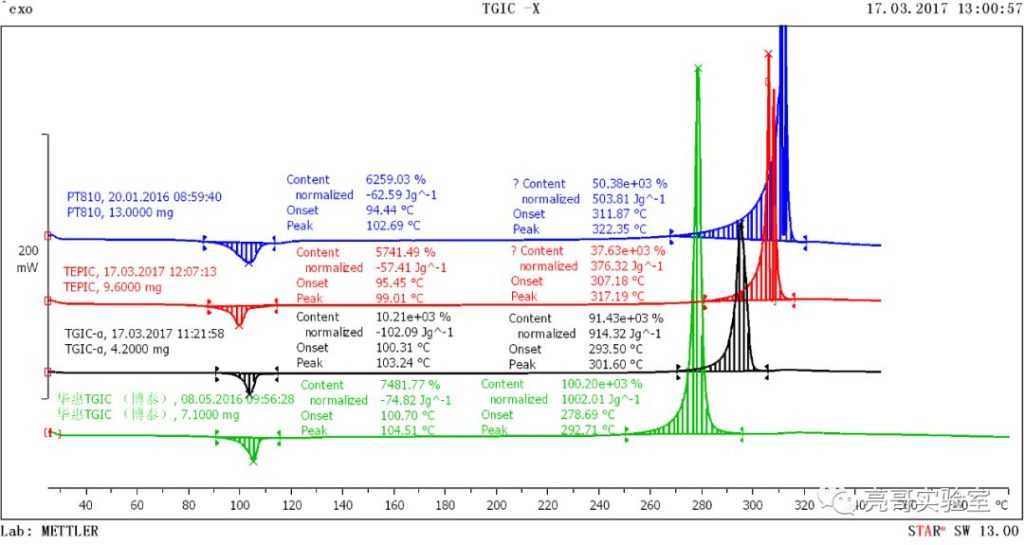

圖片測試是比較有代表性的幾支TGIC的DSC熔點及分解溫度的測試。分解溫度均達到了280度以上，實際在市場上仍然充斥著品質很差的TGIC ，其分解溫度甚至會低于220度。這樣的產品會讓涂膜TG降低、讓粉末存儲穩(wěn)定性變差、涂膜延時性能變差、涂膜耐水性變差、涂膜轉印不佳等等一系列的問題。后期我們實驗室會針對不同參數(shù)的TGIC樣品做出系列性的驗證實驗室，給出相應的測試數(shù)據(jù)及分析。
